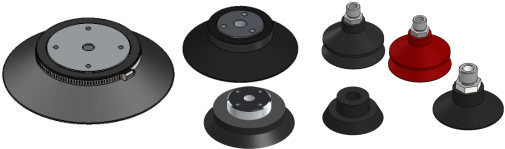

Ventosas Industriais
Ventosas Planas
Ventosas planas são usadas para manipulação de peças onde se exige fixação extremamente rígida e confiável. Servem para metais planos, vidros, pedras, madeiras, MDF, plásticos, fibra de vidro ou qualquer material plano que possa ser manuseado, principalmente onde se deve evitar danos ou marcas na superfície.
Nas configurações com duplo lábio são extremamente seguras, pois tem vedação dupla e área de vácuo que se adapta a uma condição crítica. Podem ser usadas em conjunto com válvula de retenção para manter o vácuo automaticamente no caso de falha de alimentação de vácuo.
Nos tamanhos maiores, com conexão ou flange metálica grande, podem ser usadas para fixar peças em processos de usinagem.
A manipulação com ventosas não exige um posicionamento rígido ou preciso entre a carga e a ventosa, é ideal onde a pega tem que ser rápida e independente de tamanho, peso ou formato da carga. Necessitam geração de vácuo elétrica ou pneumática externa, para gerar a diferença de pressão adequada.
Ventosas de Fole ou Bellows
Ventosas com foles ou sanfonadas são usadas com materiais macios ou com curvaturas, pois a sua flexibilidade permite se adaptar a estas características. Podem ser usadas também onde a variação da posição da carga ou sua irregularidade interferem no processo.
- Ambas configurações podem ser feitas em diversos tipos de borrachas ou elastômeros (borracha natural, nitrílica, silicone e outras), com diversas durezas, que apresentam características de alta durabilidade e resistência ao desgaste, resistência química ou a altas temperaturas.
- Desenvolvemos ventosas para aplicações específicas, com prototipagem 3D e mediante desenho técnico ou amostra
Modelos Disponíveis:
PDL350
- Duplo lábio, diâmetro 350 mm
- Conexão alumínio 3/8″F BSP
- Fixação 4 X M8
- Força perpendicular de até 8.700 N
- Carga recomendada de 480 kg(1)
- Ventosa Plana PDL350.pdf
PDL240
- Duplo lábio, diâmetro 240 mm
- Conexão alumínio 3/8″F BSP
- Fixação 4 X M8
- Força perpendicular de até 2.800 N
- Carga recomendada de 100 kg(1)
- Ventosa Plana PDL240.pdf
NPDL170
- Duplo lábio, diâmetro 170 mm
- Conexão alumínio 3/8″F BSP
- Fixação 4 X M8
- Força perpendicular de até 1.640 N
- Carga recomendada de 66 kg(1)
- Ventosa Plana NPDL170.pdf
PDL135
- Duplo lábio, diâmetro 135 mm
- Conexão alumínio 3/8″F BSP
- Fixação 3 X M8
- Força perpendicular de até 640 N
- Carga recomendada de 30 kg(1)
- Ventosa Plana PDL135.pdf
OD70x180
- Ventosa oblonga ou oval, dimensões 70 X 180 mm
- Conexão em aço bicromatizado 1/2″F BSP
- Fixação 2 X M8
- Força perpendicular de até 710 N
- Carga recomendada de 28 kg(1)
- Ventosa Oval OD70x180.pdf
VA90
- Lábio triplo, diâmetro 90 mm
- Conexão alumínio 1/4″F BSP
- Fixação 3 X M8
- Força perpendicular de até 230 N
- Carga recomendada de 11,5 kg(1)
- Para superfícies difíceis, rugosas, porosas, com relevos ou rebaixos
- Ventosa Plana VA90.pdf
P50
- Diâmetro 50 mm
- Conexão alumínio 1/4″ BSP
- Força perpendicular de até 108 N
- Carga recomendada de 4,1 kg(1)
- Ideal para automação de processos
- Ventosa Plana P50.pdf
B60
- Bellows, diâmetro 60 mm
- Conexão alumínio 1/4″ BSP
- Força perpendicular de até 115 N
- Carga recomendada de 5,7 kg(1)
- Ideal para automação de processos
- Ventosa Fole Bellows B60.pdf
B40
- Bellows, diâmetro 40 mm
- Conexão alumínio 1/4″ BSP
- Força perpendicular de até 52 N
- Carga recomendada de 2,6 kg(1)
- Ideal para automação de processos
- Ventosa Fole Bellows B40.pdf
PS32
- Diâmetro 32 mm
- Força perpendicular de até 32 N
- Carga recomendada de 1,3 kg(1)
- Ideal para automação de embalagens
- Performance excelente com papéis
- Performance excelente com plásticos
- Ventosa Plana Flexível PS32.pdf
(1) – Carga individual por ventosa com fator de segurança 2, nas seguintes condições:
- Nível de vácuo de -60 kPa
- Carga na horizontal
- Carga estática ou com movimento lento
- Ventosa sobre o centro de massa da carga
- Ou arranjo de ventosas com distribuição simétrica em relação ao centro de massa
Garras a Vácuo com Ventosas:
Transporte, movimentação e manipulação com ventosas
- Para cargas de dezenas de kg a várias toneladas.
- Modelos horizontais, verticais ou com basculamento (giro).
- Ênfase na segurança e ergonomia.
- Com alarme e sinalização de vácuo ou nobreak.
- De acordo com as normas NR-10, NR-11 e NR-12.
- Seguem recomendações das normas ASME B30.20, BTH-1 e ISO EN 13155.
- Veja mais em: www.ergovac.com.br
